1. مقدمة عن نظام الستارة السلكية الفولاذية

يقوم محرك التباطؤ بتحريك السلك الفولاذي (سلك القيادة) الملفوف حوله لأداء حركة ترددية خطية عبر عمود القيادة. نظرًا لأن السلك الفولاذي متصل بملف حافة القيادة، يتم تثبيت أحد طرفي شبكة التظليل بملف حافة القيادة، وبالتالي دفع شبكة التظليل للتمدد والانكماش. ينتمي نظام الستارة السلكية الفولاذية إلى نظام مرن، وهو أكثر ملاءمة للتظليل بأشكال غير منتظمة وخطوط أكبر.

2. مبدأ النقل وتركيب النظام

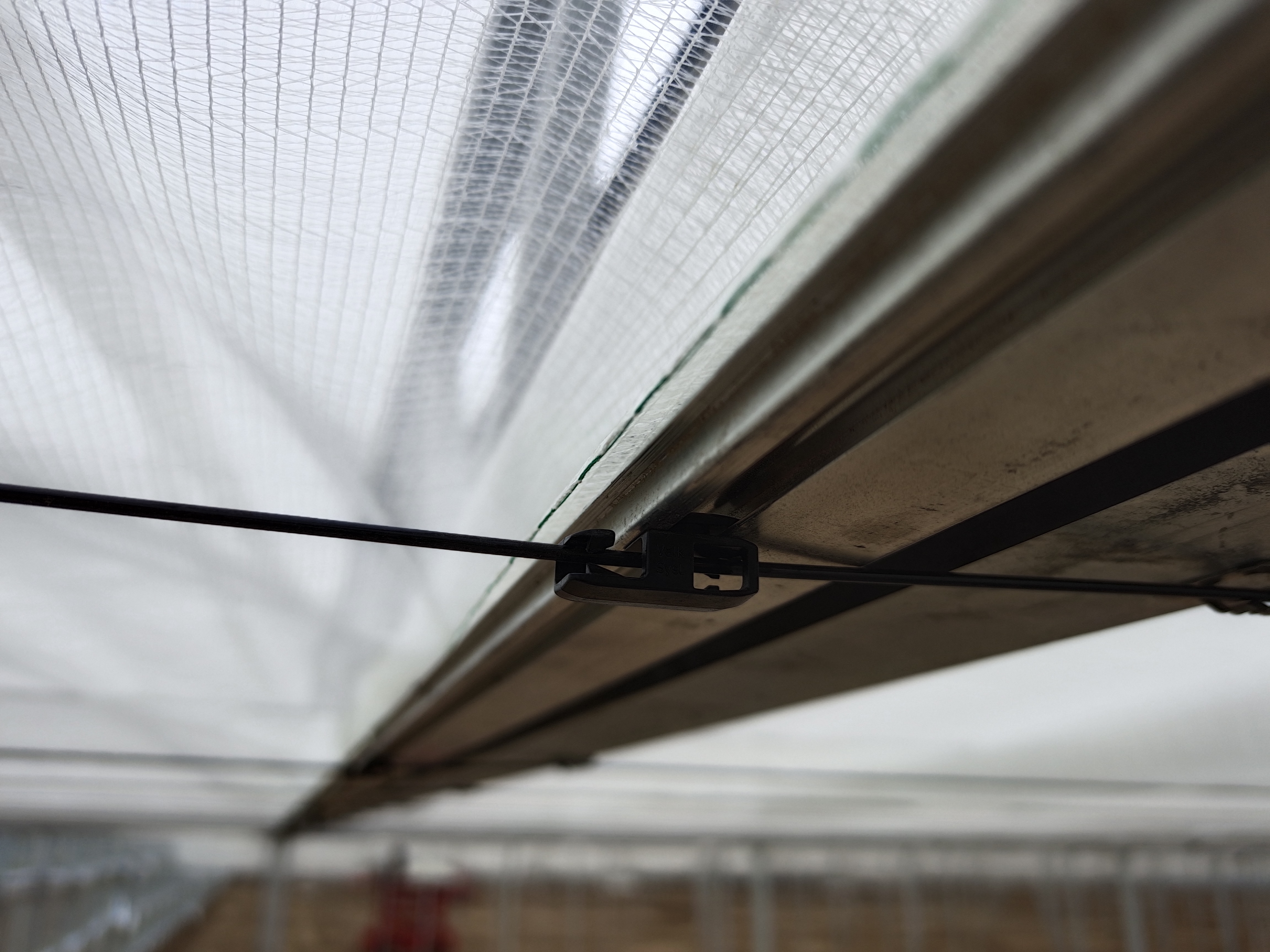

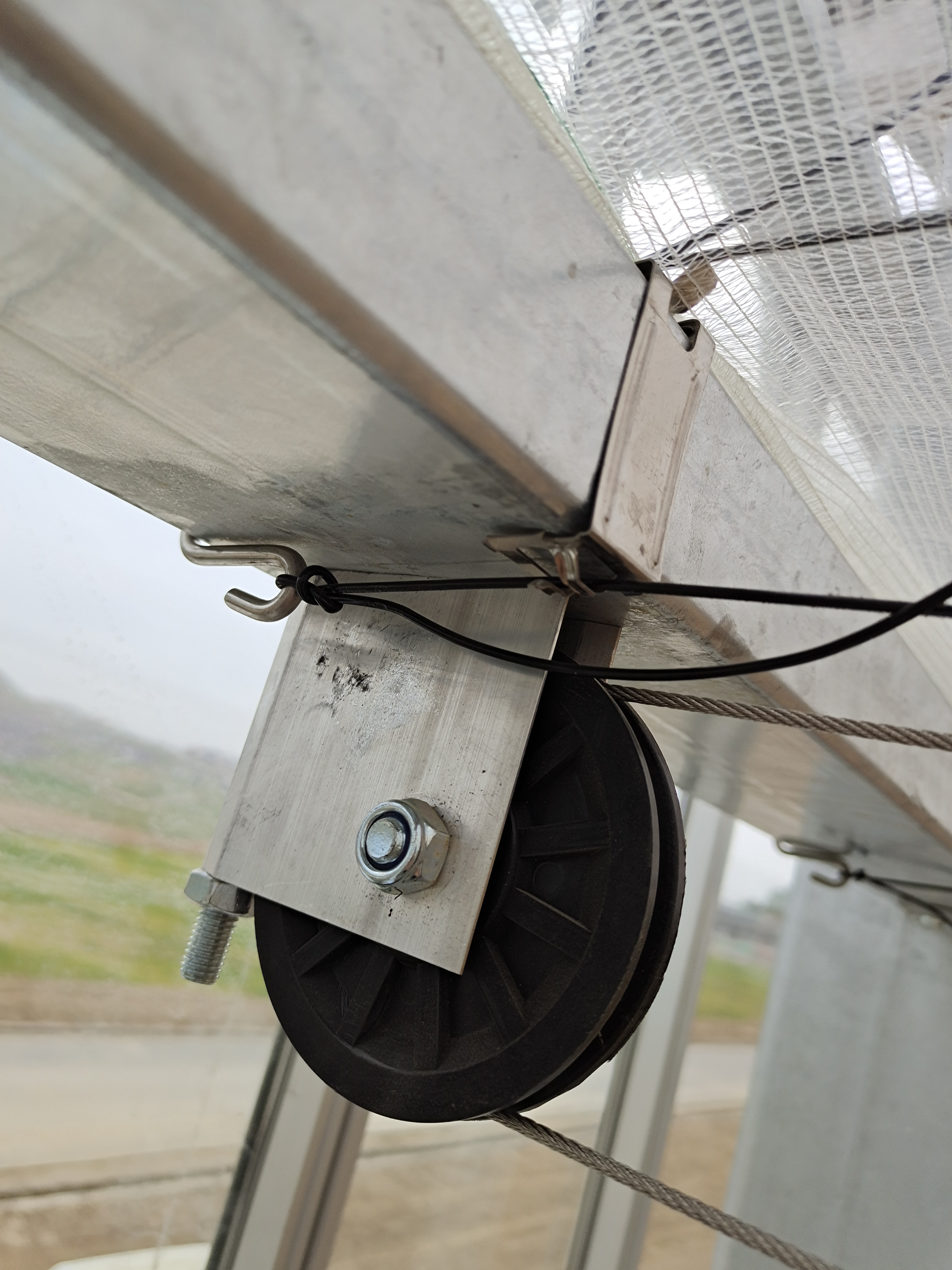

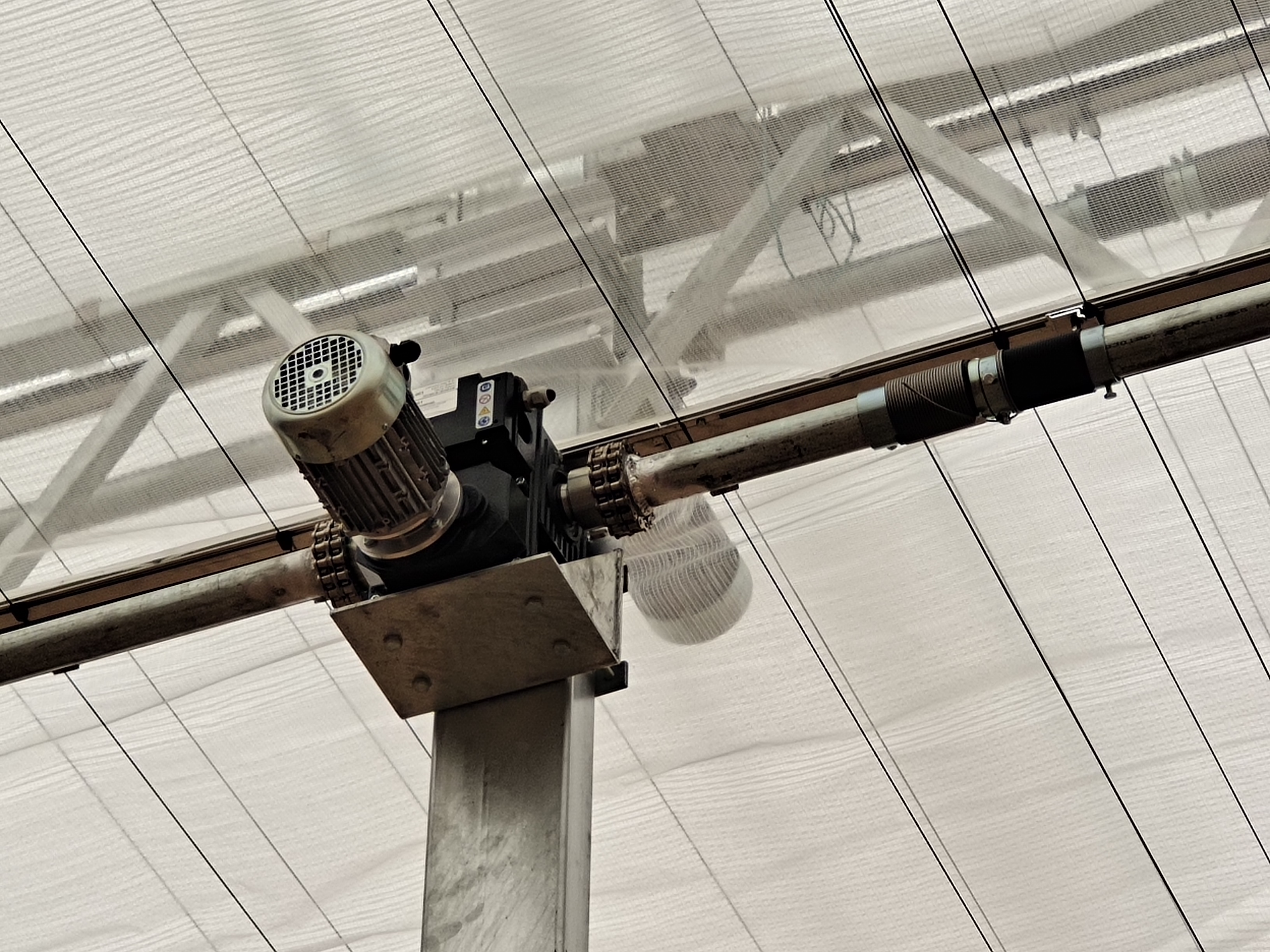

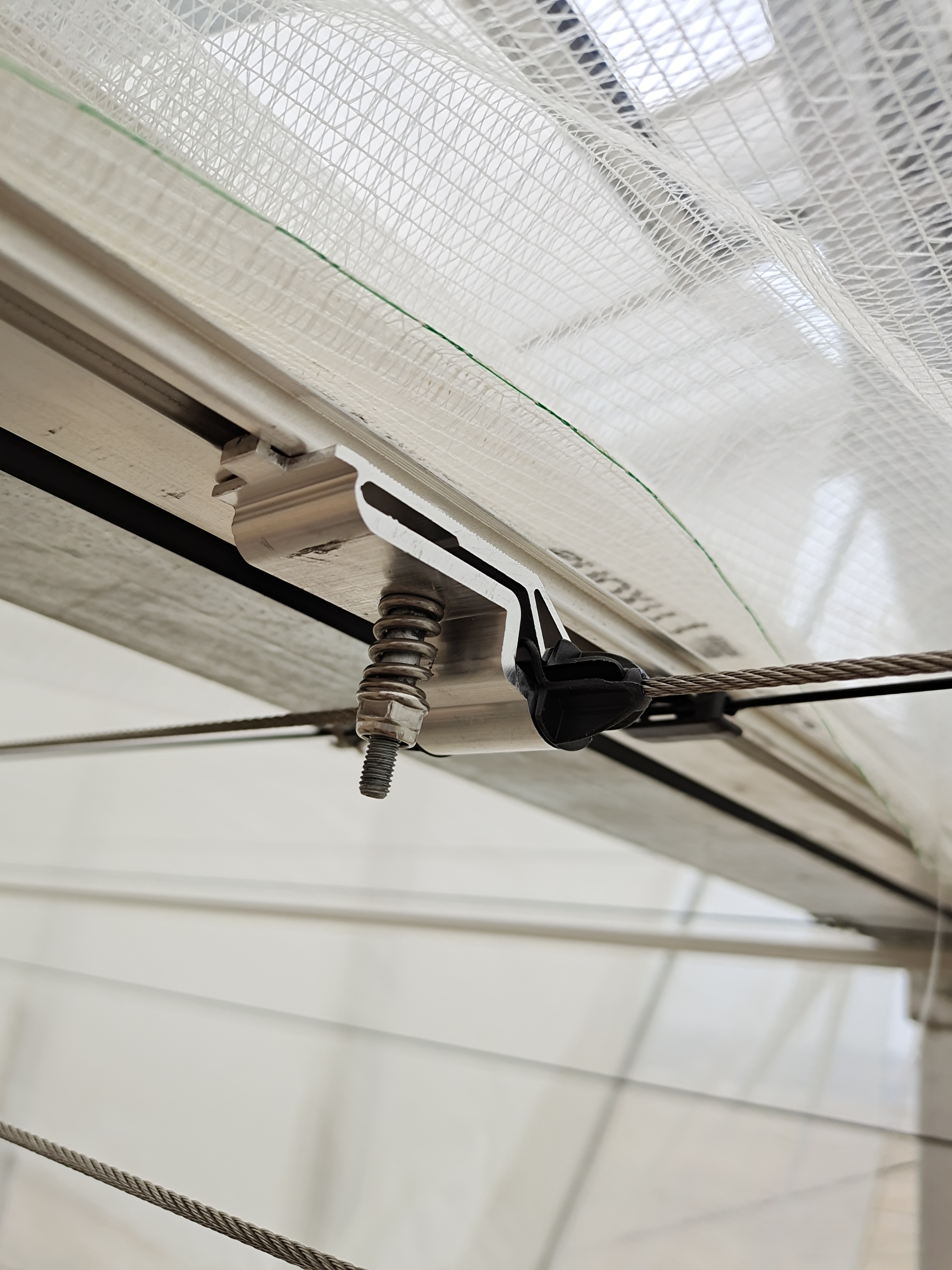

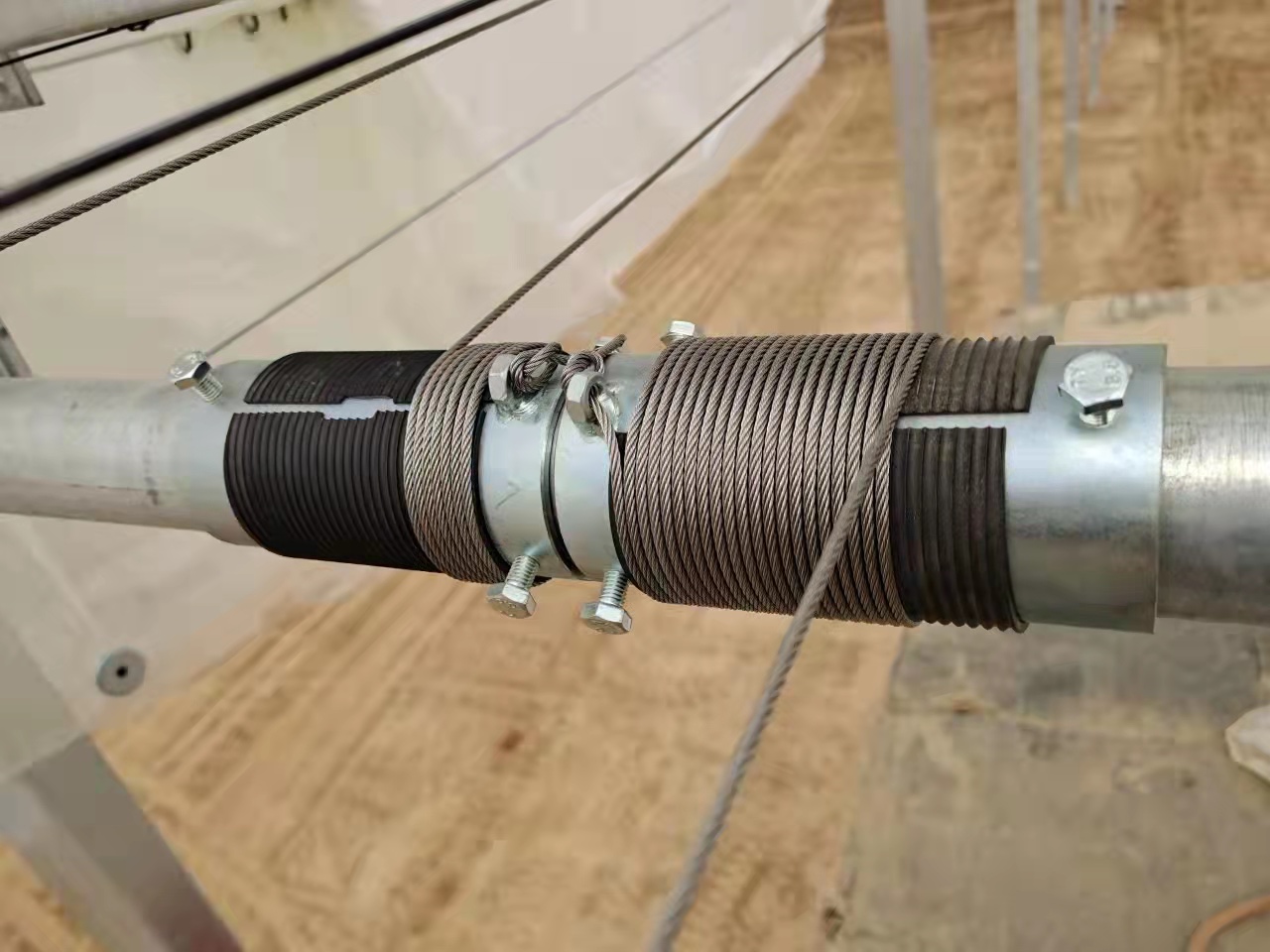

تتكون آلة ستارة الكابل الفولاذية بشكل أساسي من محرك تخفيض السرعة، وعمود دفع، وأسطوانة لف، وحبل سلك فولاذي، ومنزلق متحرك، وعجلة عكسية، وحافة قيادة الستارة، ومكونات أخرى. والمبدأ هو أن عمود الدفع متصل بمحرك التخفيض وأسطوانة اللف، ويمر حبل السلك الفولاذي عبر طرفي العجلتين العكسيتين على جانبي شعاع الستارة، مثبتًا ومُلفًا حول أسطوانة اللف. عندما يدور عمود خرج محرك التباطؤ، يدفع عمود الدفع أسطوانة اللف للدوران، ويدفع دوران أسطوانة اللف حبل السلك الفولاذي للتحرك. حافة محرك الشاشة متصلة بحبل السلك الفولاذي. لذلك، عندما يدور محرك التباطؤ ذهابًا وإيابًا، يمكن لحافة قيادة الشاشة تحقيق حركة ترددية. عندما يتم تثبيت أحد طرفي مظلة الشمس في عمود الشعاع ويتم تثبيت الطرف الآخر على حافة القيادة المتصلة بالكابل الفولاذي، يمكن فتح مظلة الشمس وسحبها.
